ggplot2 - 격자모양 그래프 만들기

ggplot2 로 격자모양의 그래프를 만들어보는 과정을 포스팅한다. 가로10, 세로10개 총100개의 네모를 데이터의 각 비중을 나타낼 수 있도록 그래프로 표현해봤다. 기본적으로 막대그래프를 그리되, x축과 y축의 비율이 1:1 이 되도록 값까지 신경써야 했다.



데이터를 만드는 과정이 중요했다. x좌표는 1 로 한정하고, y 값을 1로 하나씩 막대위로 쌓는다고 생각하면서, 각 막대별로 색을 다르게 하기위해서 z 값을 1~10으로 증가시켰다.

tibble(x = rep(1,10), y = rep(1,10), z = 1:10)
# A tibble: 10 × 3
       x     y     z
   <dbl> <dbl> <int>
 1     1     1     1
 2     1     1     2
 3     1     1     3
 4     1     1     4
 5     1     1     5
 6     1     1     6
 7     1     1     7
 8     1     1     8
 9     1     1     9
10     1     1    10

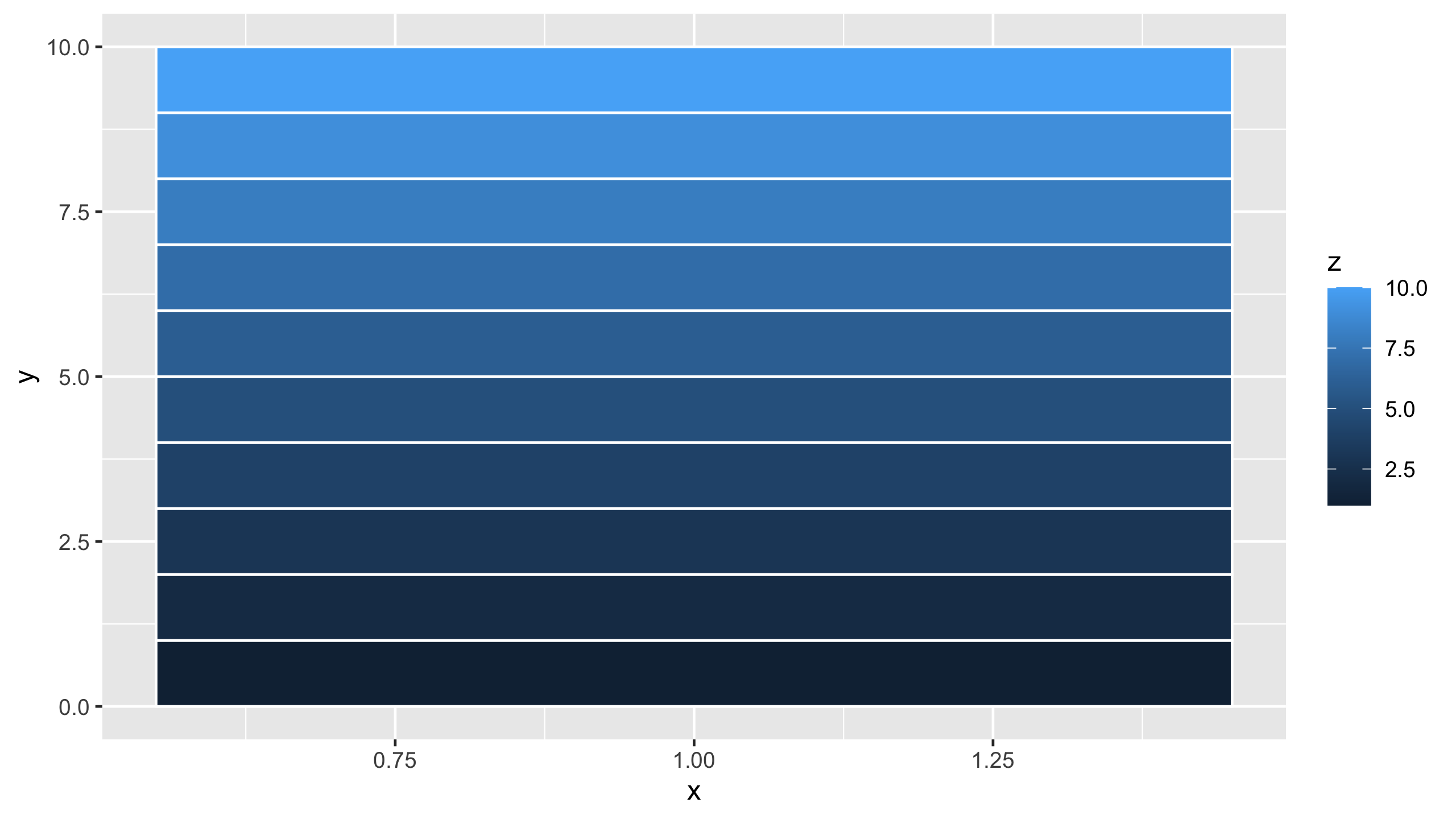

이 데이터를 그림으로 나타내면, 아래와 같다. 이런 막대를 10개 만들어서 총 100개의 격자를 만들 수 있게 되는 것이다.

ggplot(tb, aes(x,y, fill = z)) +
  geom_col(color = "gray100")

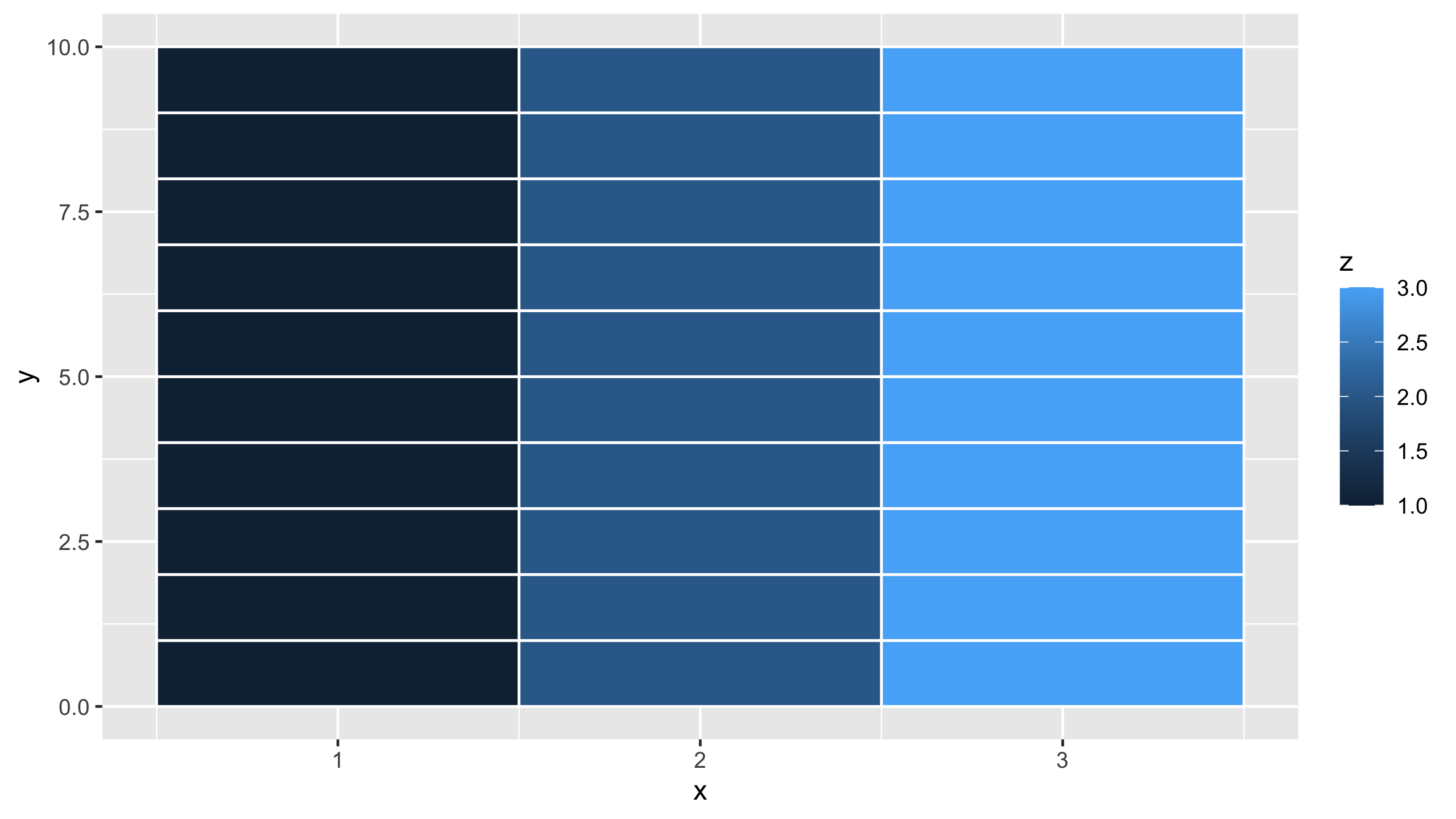

3개로 한번 더 테스트를 해본다.

반응형

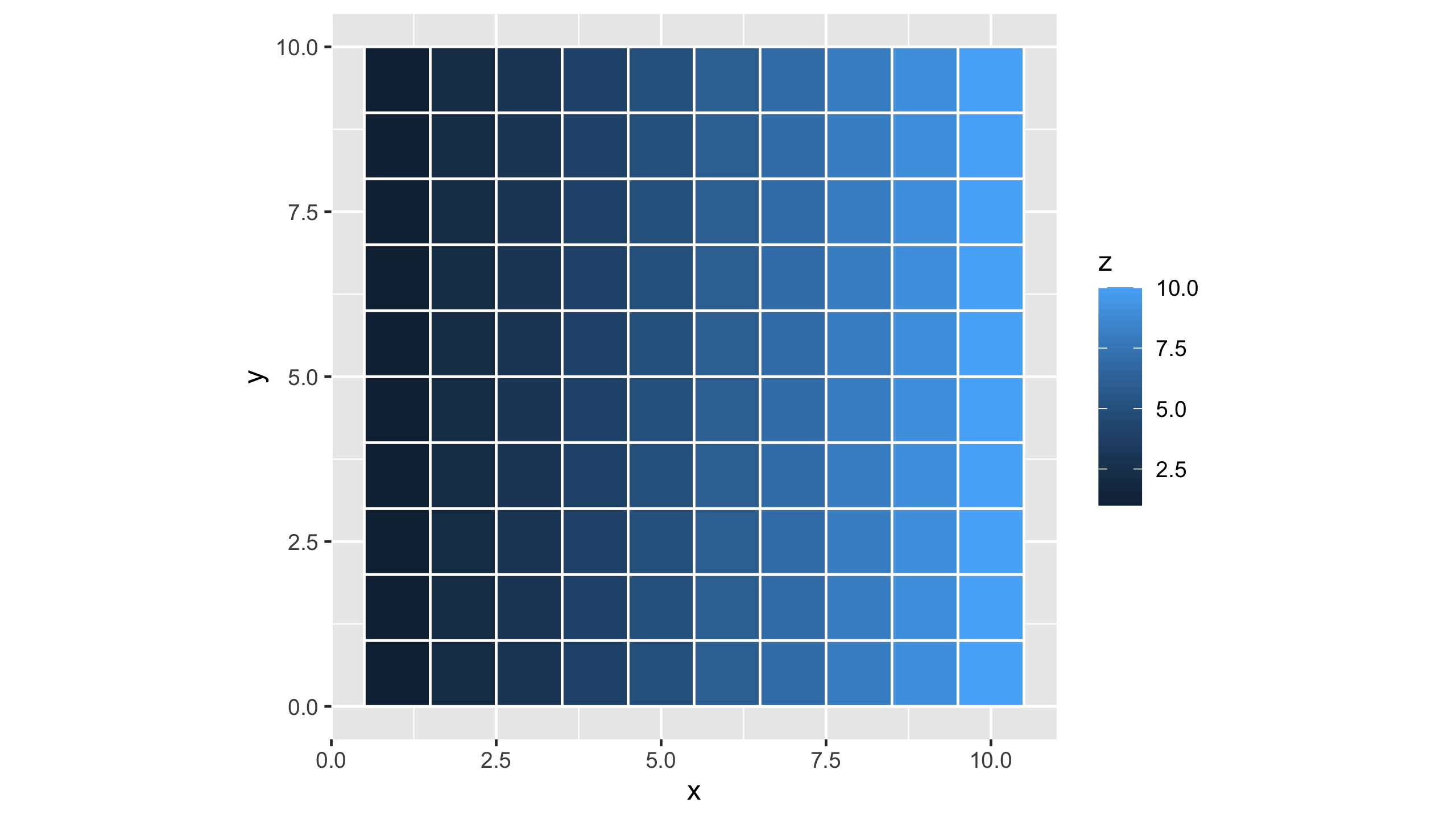

근데 정사각형을 만들고 싶은데, 비율이 멋대로 늘어나다보니, 이걸 고정할 옵션이 필요했다. aspect.ratio = 1 을 설정하면 x/y 값에 비례하여 그래프의 비율이 고정된다. 드디어 10x10 모양의 격자 그래프가 완성되었다.

ggplot(aes(x, y, fill = z)) +
  geom_col(color = "gray100", width = 1) +
  theme(aspect.ratio = 1)

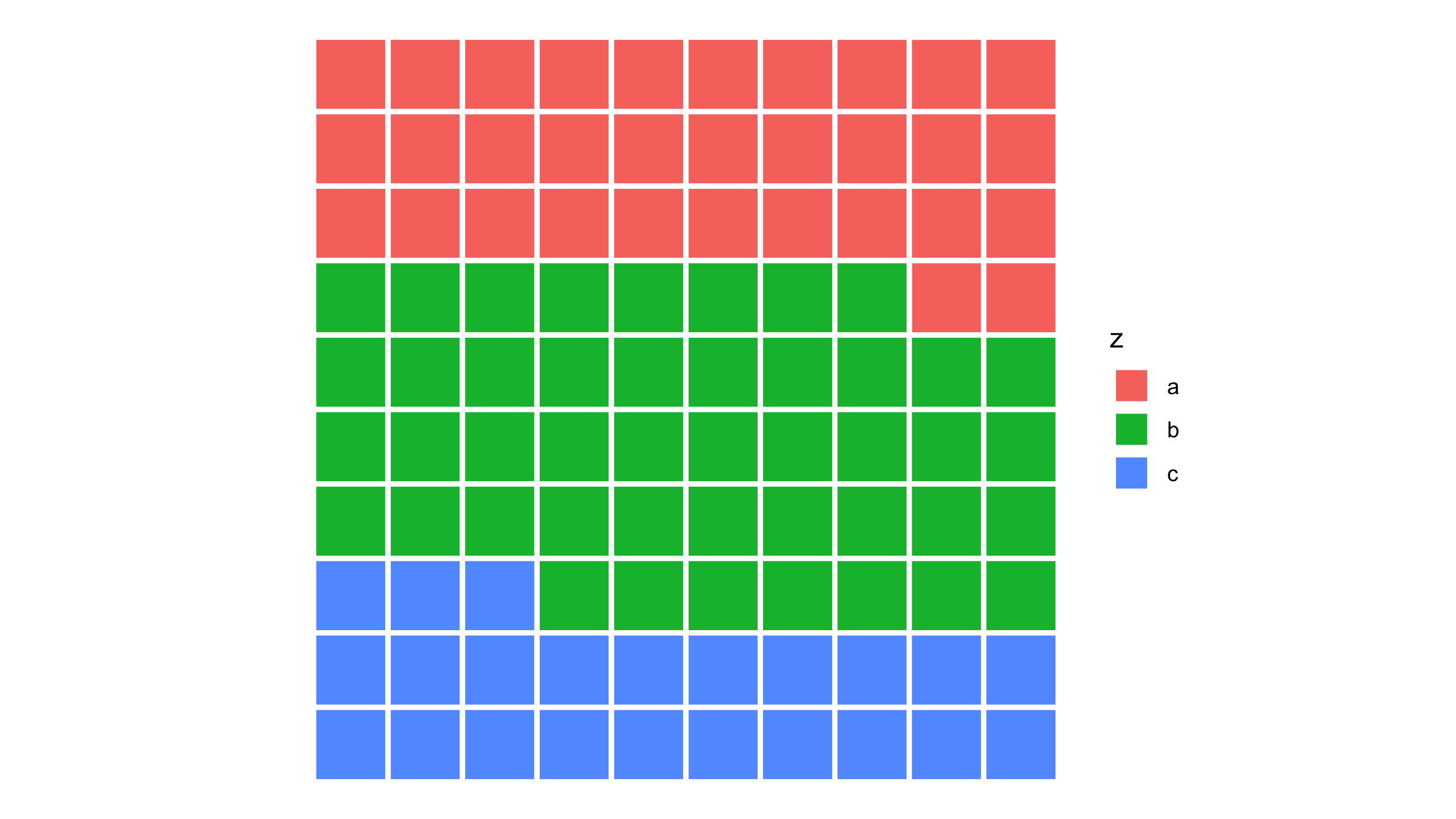

마지막으로 그래프를 flip 해서 돌리고, x 축을 반대로 뒤집으면 아래와 같이 나오게 된다. 완성이다.

ggplot(aes(x,y, fill = z)) +
  geom_col(color = "gray100", size = 1, width = 1) +
  scale_x_reverse() +
  coord_flip() +
  theme_void() +
  theme(aspect.ratio = 1)

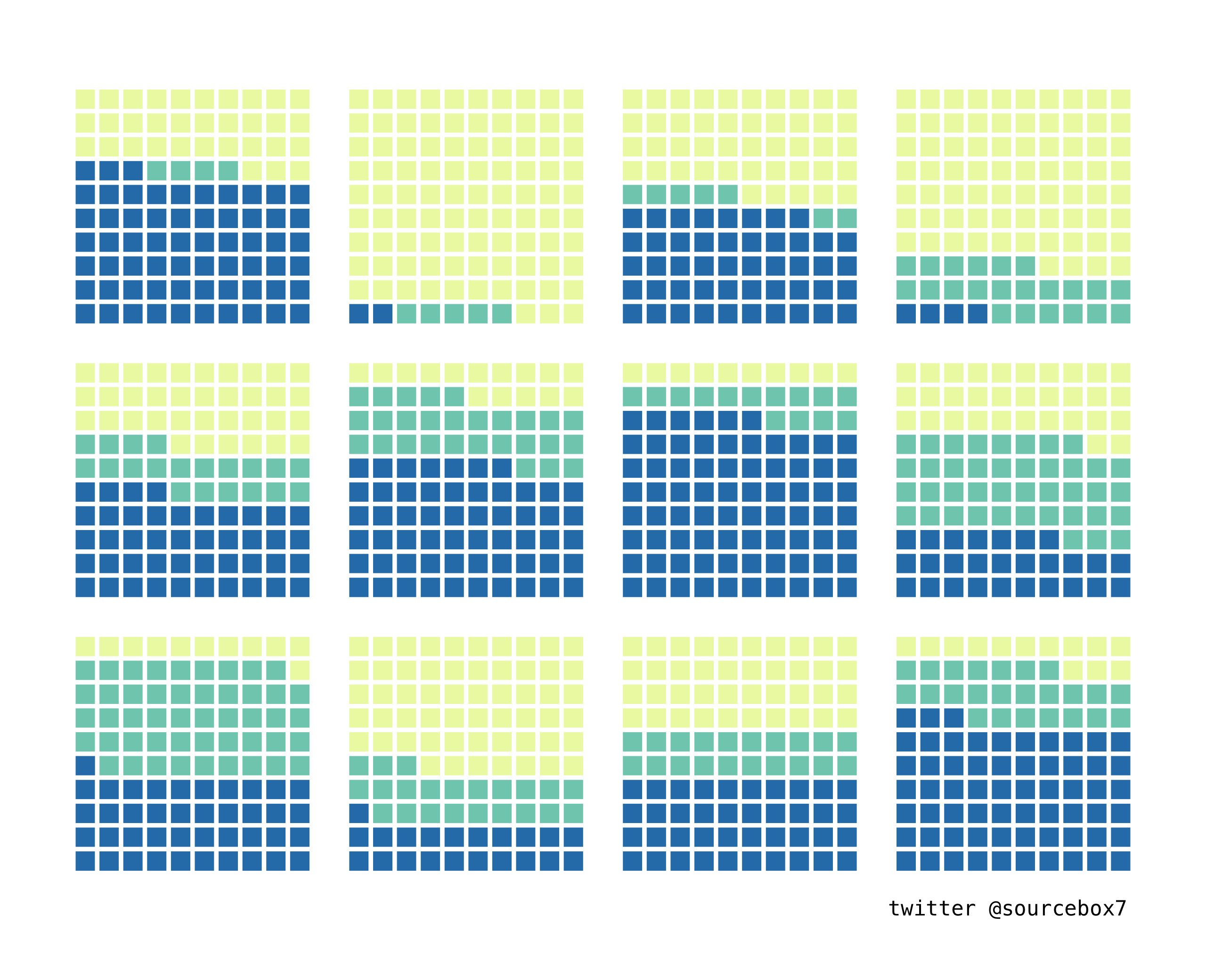

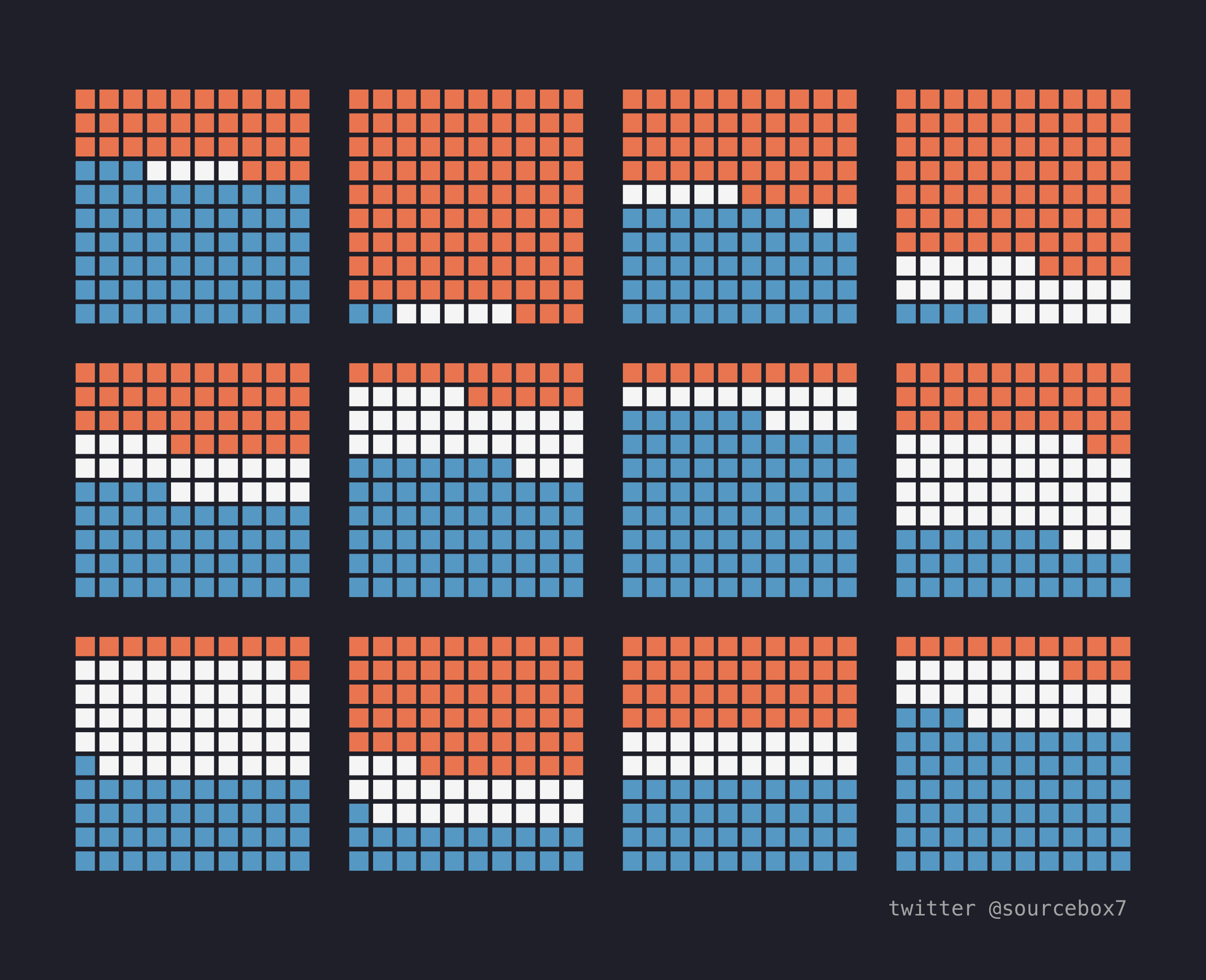

데이터를 만들기에 따라 아래와 같이 결과물을 만들수도 있다. 10x10 데이터를 12개 세트를 준비하는 과정이 좀 힘들고, 그걸 결국 그래프로 그리기위한 코드는 맨아래에 보듯이 몇 줄되지 않는다. 그래도 격자무늬 그리면서 어려웠던건, 정사각형 비율대로 하면서 x/y 축을 바꾸는 방법을 알아내는 거였다. 원래는 aspect.ratio = 1 가 아니라, coord_fix() 함수로 사용했었다. 근데 coord_fix와 coord_flip 을 동시에 사용할 수 없어서 열심히 구글링을 한 결과.. aspect.ratio = 1 옵션을 사용하여 완성하게 되었다.

ggplot(tb1, aes(x, y, fill = z)) +
  geom_col(color = "gray100",
           size = 1, width = 1) +
  scale_x_reverse() +
  coord_flip() +
  facet_wrap(~ g) +
  theme_void() +
  theme(aspect.ratio = 1)
